综合管廊光纤在线监控预警系统

应用背景

地下综合管廊就是“城市市政地下管线综合体”，即在城市沿道路或管线走廊带建造一个地下连续结构物，将以往直埋的市政管线，例如给水、雨水、污水、供热、电力、通信、燃气、工业等各种管线集中放入其中，并设置专门的配套系统，按照实际需求组织的规划、设计、建设和后期运营管理，是保障城市运行的重要基础设施和“生命线”。

集约利用城市建设用地，提高城市工程管线建设与标准，统筹安排城市工程管线在综合管廊内的敷设，保证城市综合管廊工程建设做到安全适用、经济合理、技术先进、便于施工和维护。

系统介绍

本系统主要是采用基于弹光效应和干涉原理的分布式光纤传感技术对城市地下综合管廊埋设范围进行实时在线的振动感应监测，由监控系统整理发布成C/S集成构架，通过智能平台进行展示。

系统特性

外场设备无需供电

长距离无漏监控

工程实施便利

独特的声音还原功能

保障信息安全

事件定位及光缆地理位置标定

模块化设计

重点区域布防

巡更、人员定位

应急通信系统

系统展示

              服务器主机                             光电处理主机

                前端光模块                             尾端光模块

系统参数

环境温度范围：

运输和存储温度范围：          -30℃－+60℃；

保证稳定性能温度范围：        -30℃－+40℃；

保证稳定工作温度范围：        -30℃－+40℃；

相对湿度：

保证稳定性能湿度范围：        10%－90%, 不凝露；

保证稳定工作湿度范围：        5% －95%, 不凝露；

电源及功率要求：

电压：                        220V；

功率：                        200 瓦；

接地网要求：

地网接地电阻：                ＜4Ω；

设备和机架与地网间电阻：      ＜1Ω；

总接地电阻：                  ＜5Ω；

电磁兼容和抗电磁干扰：

设备采用标准材料和尺寸机箱，元器件的选型、电路的设计和制造过程中充分考虑抗EMI和RFI干扰。符合IEC-801-2、IEC-801-3和 IEC-801-4要求。

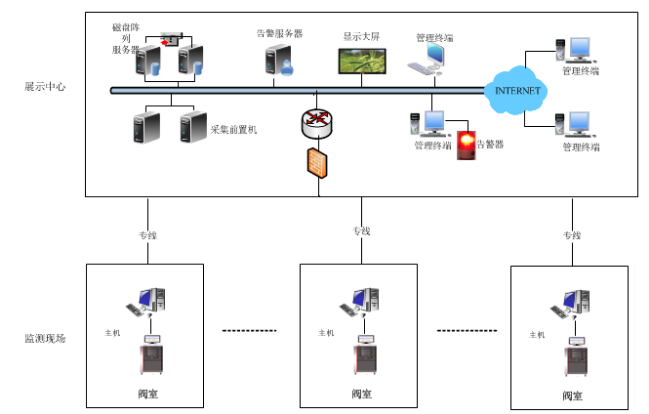

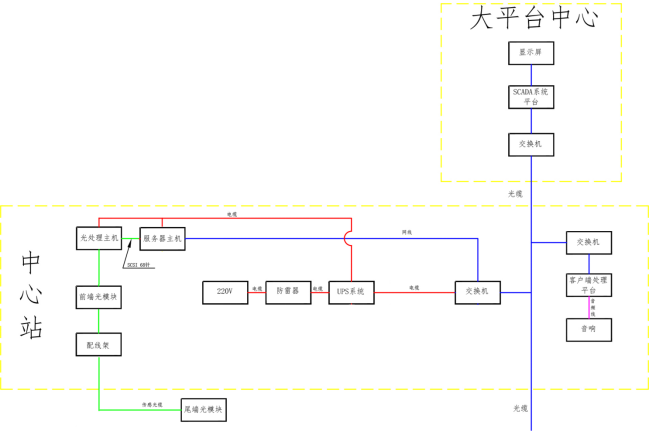

系统架构图

系统方案

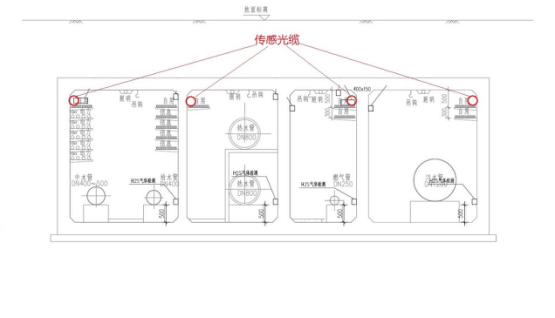

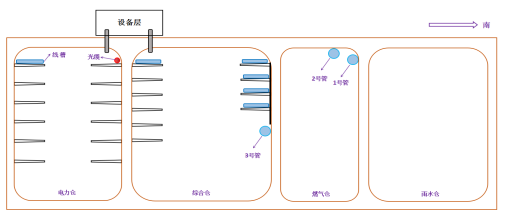

利用已有光缆资源其中冗余的一芯或随着管廊建设贴壁铺设一条普通通讯光缆，被监测管廊段前后两端分别放置光模块。可实现第三方破坏监测，结合摄像头联动、实时声音还原，实现监视、监听的双重功能。同时，亦可以作为一种声音常态监测，对管廊进行常态实时监控。关键区域，如人员出入口和投料口可利用一个简单小巧的机械式井盖装置，安装在井盖下方 ，通过一芯光纤连接；开启度可自定义设置来监控井盖的实时状态。

案例展示

☆湖南省长沙市地下综合管廊
