产品展示 > 光纤安防监控 > 通迅线路光纤在线监控预警系统

通迅线路光纤在线监控预警系统

系统功能----------
通讯线路光纤在线监控预警系统,利用光纤内一芯或波分复用,通过对光缆和周围环境发生的触碰(或刮擦)光缆、接头盒、光芯等扰动行为的感知、信号采集和分析信息,判定扰动发生的位置、类型、强度、时长等及时发现各种外部安全隐患,达到在线监控的目的。
价格: 0.00

市场需求----------

基于光纤弯曲辐射的光缆窃听技术,已从军事对抗领域进入商业信息窃取应用。这些对光缆的非法侵入行为,难以被现有的基于时域反射技术(O T D R )在线故障监测系统探测到。由光纤网络构成的金融、能源、电力、重要通信、交通等领域的关键信息基础设施,由此可能成为遭到重点攻击的目标。窃取信息,注入信息,甚至恶意篡改、劫持重要工业控制指令传输链路构成了新时期重大风险隐患。

北京优仪兴业科技有限公司利用复旦大学光纤研究中心的白光干涉技术,结合国家对关键信息基础设施紧迫的安全保障要求,针对光纤通讯线路存在被意外破坏和蓄意侵入的安全隐患,开展针对性研发研制,目前已开发具有国内最高技术指标的、具备完整知识产权的创新信息安全技术产品,填补了信息安全建设在通讯介质物理层安防监控上的空白,为国防通讯、政府网络、金融、能源、电力、重要通信、交通等领域的关键信息基础设施提供了全面领先的安全保障。

应用领域

国家重要通信线路

政务专网通信线路

金融专网通信线路

IDC专用通信线路

能源、电力、交通等领域专用线路

……
 系统拓扑图-----------

现有通讯线路可能遭到机械破坏、人为挖掘、敌对力量窃听等,不仅造成经济损失,也可能造成国家、商业信息失窃。传统的线路安全系统只在破坏造成后报警。本系统仅需利用通讯光缆自身冗余的一芯或波分复用作为前端感知进行定位监控,可监控对通信线路的切割、鼠咬、外办扰动和信息窃取等进行中的破坏活动,实现预警和定位,防患于未然,保证通讯线路信息的安全传输

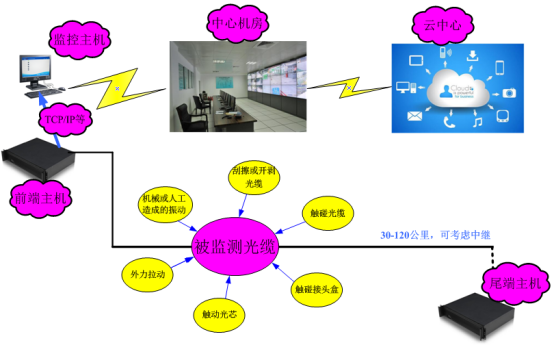

系统实现拓扑图

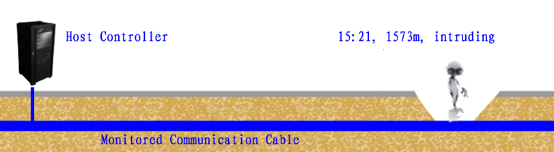

定位展示


窃取光信号手段示例


监控实时图


系统功能----------

采用单芯或波分复用技术两种工程应用方案,优于国外只能采用两芯以上才能实现技术

建立数据库自动识别非法入侵行为,由于采用了线性还原外界环境动态变化信息,能够建立数理模型和数据库,降低系统的误报和漏报,能够区分风、雨、雷电和车辆扰动对环境区域影响造成的误报。

保障通信完整性。各种危及光缆安全的外部扰动,例如市政挖掘,违规施工。

保障信息安全。对光纤的信息侵入行为,如信息窃取,信息注入和篡改行为等实时监测准确定位、智能分析。系统不仅能够在事件发生时实时监测、还可以实现对事故发生的预警,有效解决对光纤通信信息的窃密、光纤通信线路损毁的预警监测,为安保人员提供告警、智能分析和辅助决策支持。

单台设备最高1 2 0公里无中继监控距离,优于30米定位精度国际领先。

事前预警,而非事后报警,防患于未然,解决了隐患即是事故的担忧。

能发现窃取信息的行为,现有绝大部分基于OTDR技术的监测设备达不到。

节省了大量因巡线、排查、事故抢修等大量的人力、物力和财力

在线监测技术实现了类似工业的全天24小时的实时监控,安全无忧

获得某部队权威认可,全国选型的唯一达标技术产品。

可与多种监控设备联动,更精准确认事故

该系统可实现网络化管理,也可灵活接入大平台或去中心平台

该系统可与GIS系统无缝对接,实现一张图管理

系统除中心机房设备需要供电外,外场设备不需供电,也填补了断电入侵的监控空白

系统已具备军队装备编号
主要性能参数----------

1、适用光纤类型: 普通通信光缆

2、适用光缆类型:普通管道光缆、共同沟光缆、直埋光缆和水下光缆,只占用一根光纤;

3、监测光缆线路长度:Ⅰ型产品≤ 30km;Ⅱ型产品≤ 60km;Ⅲ型产品≤ 120km

4、监测精度:光缆扰动定位±50m,光纤扰动定位±20m

5、扰动类型智能识别:根据扰动性质对扰动进行分类,并实现智能识别。对以下事件类型的识别并实现告警信息存储和发布:

■ 触碰光缆;

■ 剧烈振动或敲击光缆(第三方施工造成);

■ 刮擦或开剥光缆;

■ 触碰接头盒;

■ 触动光芯;

■ 外力拉动;

■ 其它扰动行为

6、工作环境要求

设备适合各种环境因素,全年365天,每天24小时的全天候工作。

环境温度范围:

运输和存储温度范围:          -30℃-+60℃;

保证稳定性能温度范围:        +5℃-+40℃;

保证稳定工作温度范围:        +5℃-+40℃;

相对湿度:

保证稳定性能湿度范围:        10%90%, 不凝露;

保证稳定工作湿度范围:        5% 95%, 不凝露;

电源及功率要求:

电压:                        220VAC±10%

功率:                        60 瓦;

接地网要求:

地网接地电阻:                4Ω;

设备和机架与地网间电阻:      1Ω;

总接地电阻:                  5Ω;

电磁兼容和抗电磁干扰:

设备采用标准材料和尺寸机箱,元器件的选型、电路的设计和制造过程中充分考虑抗EMIRFI干扰。符合IEC-801-2IEC-801-3IEC-801-4要求。但设备的现场环境需远离大功率的瞬间启动负载、高压线路和电磁干扰和辐射较强的环境;

环境震动要求:

设备需经过振动测试方能出厂,但为使设备的检测更为精确,设备(包括尾纤部分)的安装位置应尽量远离振动环境,如建筑打桩机、空压机房、大型中央空调压缩机等位置;

设备放置位置空间:

设备需置于国际标准的机架内,设备的设计和制造尺寸为标准2U



成功案例

某部队通信网线路全网监控

某部队重要线路实时监控室

多处边境线及边防口岸实时监控

某国安专用线路实时监控

某公安专用线路实时监控
